BUDYNEK USŁUGOWY Z WBUDOWANYM GARAŻEM

ID: K-111

CENA: 8600.00 ZŁ

Model

Projekt budynku usługowego z wbudowanym garażem K-111
Budynak dwupiętrowy z wbudowanym garażem, bez podpiwniczenia.

Technologia tradycyjna: ściany zewnętrzne - pustak silikatowy 24 cm, styropian 15 cm, tynk zewnętrzny.
Stropy: żelbetowe.
Kąt nachylenia dachu: 24°.
Ogrzewanie: kotłownia gazowa
Wentylacja: mechaniczna z odzyskiem ciepła
Program:
Parter: garaż, przedsionek pożarowy, 1/2 klatki schodowej, kotłownia|
I Piętro: toaleta, pomieszczenie socjalne, open space, biuro, szafa gospodarcza, klatka schodowa
II Piętro: toaleta, pomieszczenie socjalne, open space, klatka schodowa

Elewacje

Rzut parteru

PARTER: 137,59 m2

1. Garaż 6 stanowiskowy - 117,82 m2
2. Kotłownia gazowa - 5,17 / 7,65 m2
3. 1/2 klatki schodowej - 8,94 m2
4. Przedsionek pożarowy - 3,18 m2


Rzut parteru

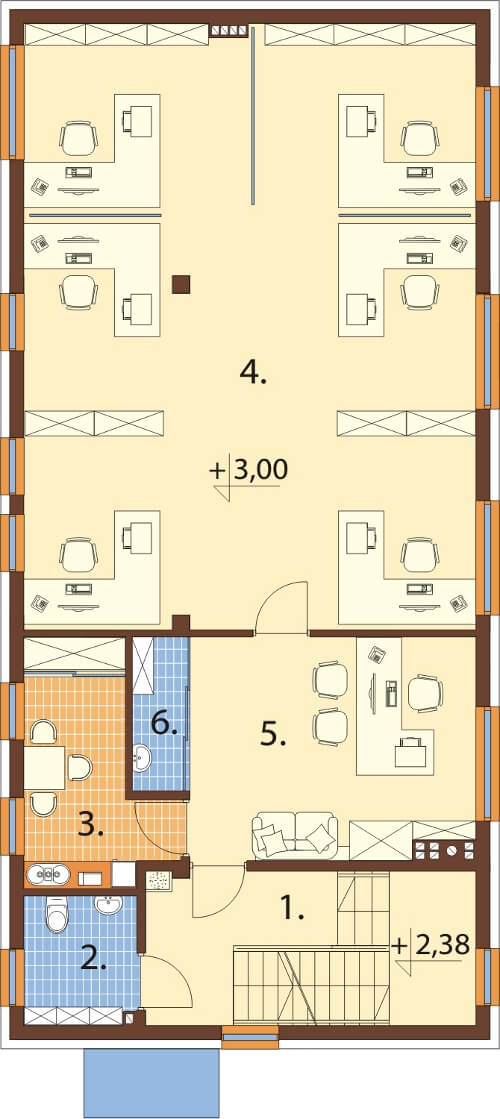

Rzut I piętra

I PIĘTRO: 131,92 m2

1. Klatka schodowa - 14,64 m2
2. Toaleta - 4,30 m2
3. Pomieszczenie socjalne - 8,75 m2
4. Opec space - 82,76 m2
5. Biuro - 18,89 m2
6. Szafa gospodarcza - 2,58 m2


Rzut I piętra

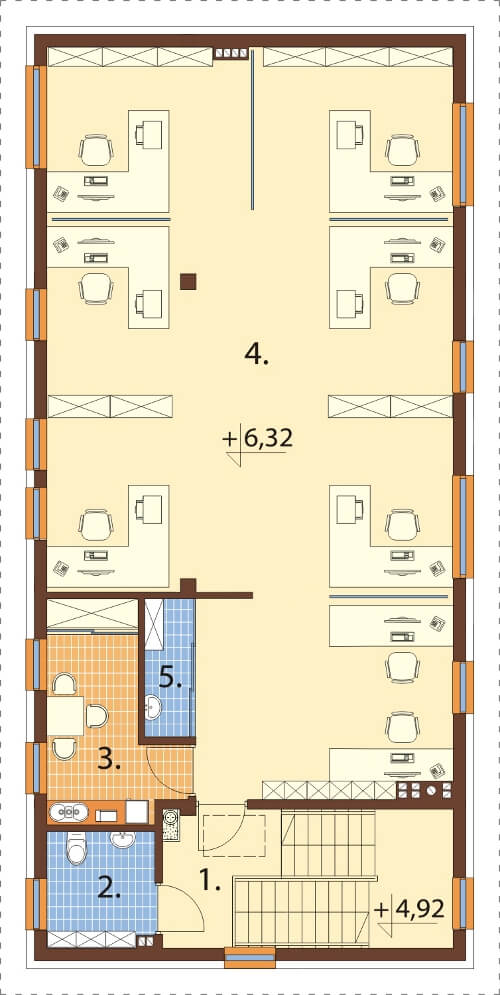

Rzut II piętra

II PIĘTRO: 129,43 m2

1. Klatka schodowa - 11,09 m2
2. Toaleta - 4,55 m2
3. Pomieszczenie socjalne - 8,81 m2
4. Open space - 102,40 m2
5. Szafa gospodarcza - 2,58 m2

Rzut II piętra

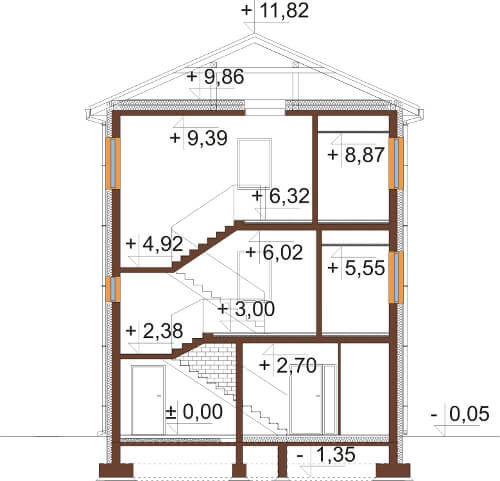

Przekrój

Przekrój
Powierzchnia zabudowy: 159.21 m²
Powierzchnia użytkowa: 396.46 m²
Kubatura: 1813.76 m³
Szerokość działki: 16.70 m
Ilość kondygnacji: 3
Liczba pomieszczeń: 15
Kąt nachylenia dachu: 24°
Pokój na parterze: Nie
Wysokość budynku: 11,87 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 17,78 kWh/(m²·rok)
Zawartość projektu

- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan,gaz, wentylacja mechaniczna)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- projektowana charakterystyka energetyczna
- przedmiar robót budowlanych
- zestawienie elementów wieźby dachowej
- zgoda na zmiany w projekcie

Garaż: garaż wielostanowiskowy
Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: garaże, handlowo-usługowe, komercyjne, projekt biura, projekt budynku handlowo-usługowego, projekt budynku usługowego, biurowce, projekty budynków biurowych
Technologia: tradycyjna

Autorzy projektu: Ewa Ferfecka-Homola, Łukasz Szczepaniak
